Станок для радиусной гибки профильных труб
Трубогиб – эргономичная конструкция, позволяющая в бытовых условиях или на производстве быстро согнуть необходимое количество труб.
Трубогиб универсальный предназначен для сгибания труб и полосы, необходимых для изготовления навесов, теплиц, входных групп, винтовых лестниц, каркасов под гипсокартон, опалубок колодцев и многого другого. Валы трубогиба цельные, изготовлены из инструментальной стали и термически обработаны. Ресурс обеспечит сгибание более 100 тонн металла.
Устройство станка
- Винт регулировки прогиба трубы.
- Линейка для измерения прогиба.
- Протяжный механизм.
- Натяжитель цепи (расположен на противоположной стороне станка).
- Привод (ручной, 220В, 380В).
Технические характеристики
| Технические данные | с ручным приводом | с электроприводом 380В | с электроприводом 220В |
|---|---|---|---|
| Высота, мм | 900 | 900 | 900 |
| Ширина, мм | 550 | 550 | 550 |
| Длина, мм | 650 | 650 | 650 |
| Размер используемой проф. трубы, мм | до 60х40х2 включительно | до 60х40х2 включительно | до 60х40х2 включительно |
| Мощность, кВт | — | 0.37 | 0.55 |
| Вес, кг | 35 | 55 | 59 |
Видеоматериалы
Работа станка для радиусной гибки профильной трубы

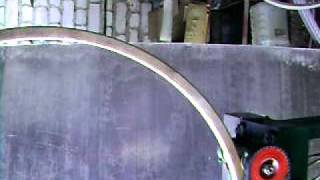

Гибка профильной трубы 30х30 в большой радиус

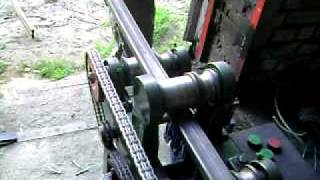

Гибка трубы 30х30

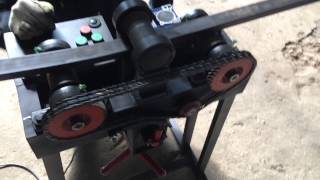

Гибка трубы 30х30 в кольцо
